Jaki jest proces produkcji łącznika FBT?

Hej tam! Jako dostawca łączników FBT (Fused Biconical Taper) jestem bardzo podekscytowany możliwością przeprowadzenia Cię przez proces produkcji tych fajnych małych urządzeń. Sprzęgacze FBT są kluczowymi elementami systemów komunikacji optycznej, używanymi do dzielenia lub łączenia sygnałów optycznych. Zatem zanurzmy się od razu!

Krok 1: Wstępna obróbka włókien optycznych

Na początek zaczynamy od wysokiej jakości światłowodów. Włókna te są elementami składowymi łączników FBT. Starannie dobieramy włókna na podstawie ich specyfikacji, takich jak średnica rdzenia, średnica płaszcza i tłumienie.

Kiedy już mamy odpowiednie włókna, dokładnie je oczyszczamy. Wszelkie zabrudzenia lub zanieczyszczenia na powierzchni włókna mogą zakłócić proces łączenia. Używamy specjalnych środków czyszczących i narzędzi, aby zapewnić, że włókna są nieskazitelne. Następnie zdzieramy powłokę ochronną z niewielkiego fragmentu włókien. Spowoduje to odsłonięcie gołego szklanego rdzenia i powłoki, co jest niezbędne w późniejszym procesie stapiania.

Krok 2: Ustawianie włókien optycznych

Teraz przyszedł czas na wyrównanie pozbawionych izolacji włókien optycznych. Wyrównanie jest bardzo ważne, ponieważ bezpośrednio wpływa na działanie łącznika FBT. Używamy precyzyjnych urządzeń do wyrównywania, które mogą pozycjonować włókna z niezwykle dużą dokładnością.

Włókna ułożone są obok siebie, dbamy o to, aby ich rdzenie były idealnie równoległe i blisko siebie. Zwykle robi się to pod mikroskopem, dzięki czemu możemy dokładnie zobaczyć, co robimy. Niewielka niewspółosiowość może prowadzić do utraty sygnału, dlatego poświęcamy czas, aby to naprawić.

Krok 3: Tworzenie fuzji i stożka

Po wyrównaniu włókien przechodzimy do procesu stapiania i tworzenia stożka. Używamy spawarki z wbudowanym elementem grzejnym. Element grzejny podgrzewa wyrównany odcinek włókien do wysokiej temperatury, powodując stopienie szkła.

Gdy szkło się topi, zaczynamy delikatnie ciągnąć włókna. To działanie ciągnące tworzy zwężający się obszar, w którym dwa włókna stopniowo łączą się w jedno. Zwężenie jest kluczową częścią łącznika FBT, ponieważ umożliwia przesyłanie sygnałów optycznych pomiędzy włóknami.

Dokładnie kontrolujemy temperaturę ogrzewania, prędkość ciągnięcia i odległość ciągnięcia, aby uzyskać odpowiedni kształt i rozmiar stożka. Różne zastosowania mogą wymagać różnych profili stożkowych, dlatego odpowiednio dostosowujemy te parametry. Na przykład, jeśli tworzymy plikŁącznik wszystkich pasm, zbieżność musi być zoptymalizowana dla szerokiego zakresu długości fal.

Krok 4: Testowanie i optymalizacja

Po utworzeniu stożka natychmiast testujemy nowo utworzony łącznik FBT. Używamy sprzętu do testowania optycznego, takiego jak analizator widma optycznego i miernik mocy, do pomiaru kluczowych parametrów wydajności, takich jak tłumienność wtrąceniowa, współczynnik podziału i szerokość pasma.

Jeśli wyniki testu nie spełniają naszych standardów jakości, możemy wprowadzić pewne korekty. Czasami może zaistnieć potrzeba dostrojenia stożka poprzez ostrożne podgrzewanie i nieco większe pociągnięcie włókien. Ten proces testowania i optymalizacji można powtarzać kilka razy, aż osiągniemy pożądaną wydajność.

Krok 5: Pakowanie

Gdy łącznik FBT przejdzie wszystkie testy, przychodzi czas na pakowanie. Złącze umieszcza się najpierw w obudowie ochronnej. Obudowa jest zwykle wykonana z wytrzymałego materiału, takiego jak plastik lub metal, aby chronić delikatne stopione włókna przed uszkodzeniami fizycznymi i czynnikami środowiskowymi.

Wewnątrz obudowy zastosowano specjalny materiał wypełniający, który zapewnia dodatkowe wsparcie i ochronę. Ten materiał wypełniający pomaga również zmniejszyć wpływ wibracji i zmian temperatury na łącznik. Następnie do złączy podłączamy włókna wejściowe i wyjściowe. Złącza ułatwiają integrację łącznika FBT z optycznymi systemami komunikacyjnymi.

Krok 6: Testowanie końcowe

Po zapakowaniu przeprowadzamy ostatnią rundę testów. Ma to na celu zapewnienie, że proces pakowania nie wpłynie na działanie łącznika FBT. Testujemy te same parametry co poprzednio i jeśli wszystko się sprawdzi, łącznik jest gotowy do wysyłki do naszych klientów.

Różne typy łączników FBT

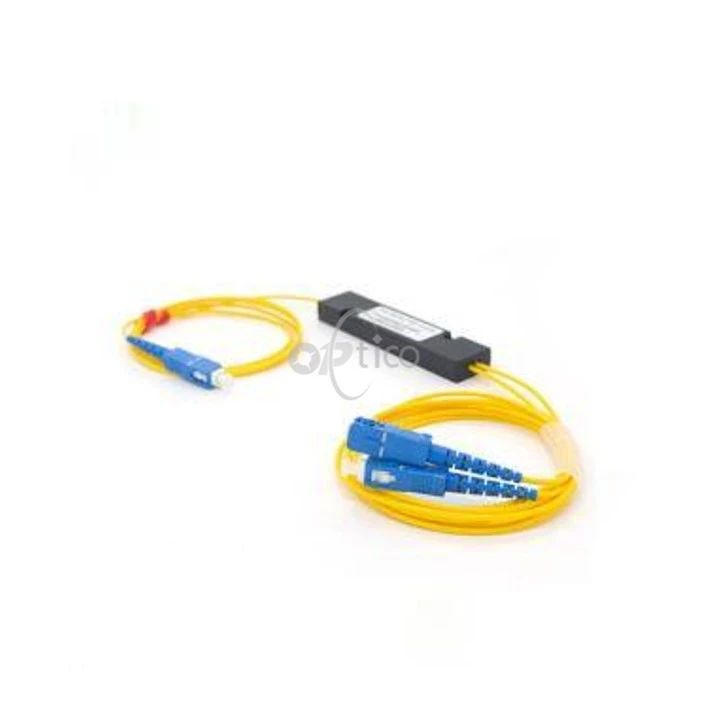

Oferujemy różnorodne łączniki FBT, aby sprostać różnym potrzebom klientów. Na przykład naszŁącznik jednomodowy WBC FBT 1x2przeznaczony jest do jednomodowych układów optycznych. Charakteryzuje się doskonałą wydajnością w określonym paśmie długości fal, dzięki czemu idealnie nadaje się do komunikacji na duże odległości.

NaszŁącznik FBT z podwójnym oknem 1x2 SMnadaje się do systemów wielomodowych. Może pracować w dwóch różnych oknach długości fal, co zapewnia większą elastyczność w projektowaniu sieci optycznych.

Dlaczego warto wybrać nasze łączniki FBT?

Jesteśmy dumni z produkcji wysokiej jakości łączników FBT. Nasze rygorystyczne środki kontroli jakości zapewniają, że każdy wykonany przez nas łącznik spełnia lub przekracza standardy branżowe. Korzystamy z najnowocześniejszych technologii i sprzętu produkcyjnego, aby zapewnić stałą wydajność i niezawodność.

Oprócz jakości oferujemy również doskonałą obsługę klienta. Nasz zespół ekspertów jest zawsze gotowy odpowiedzieć na Twoje pytania i zapewnić wsparcie techniczne. Niezależnie od tego, czy jesteś małym użytkownikiem, czy dużym przedsiębiorstwem, możemy zapewnić Ci odpowiednie rozwiązania w zakresie łączników FBT.

Skontaktuj się z nami w sprawie zakupu

Jeśli interesują Cię nasze łączniki FBT, chętnie się z Tobą skontaktujemy. Jesteśmy zawsze otwarci na omówienie Twoich specyficznych wymagań i dostarczenie niestandardowych rozwiązań. Możesz skontaktować się z nami, aby rozpocząć rozmowę na temat Twoich potrzeb zakupowych. Będziemy ściśle z Tobą współpracować, aby zapewnić Ci najlepsze produkty w konkurencyjnych cenach.

Referencje

• Optoelektronika: wprowadzenie do materiałów, urządzeń i zastosowań . Autor: Malvina_IP Poladian.
• Systemy komunikacji światłowodowej. Autor: Govind P. Agrawal.
