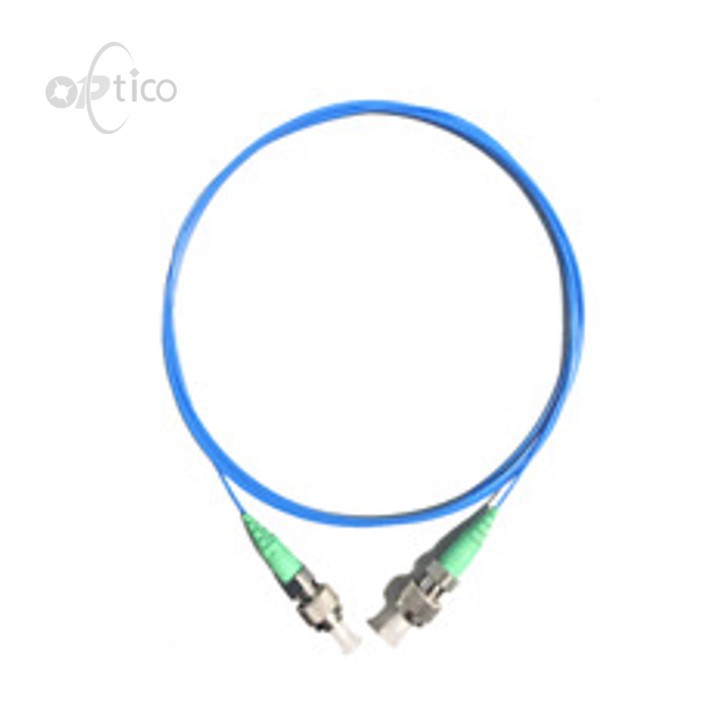

Polaryzacja z zachowaniem kabla krosowego FC SM
Patchcord światłowodowy PM FC SM Te utrzymujące polaryzację światłowodowe kable krosowe są zakończone na obu końcach wysokiej jakości złączami z wąskimi wpustami i ceramicznymi tulejkami: jednym FC/APC (zielona osłona) i jednym FC/PC (niebieska osłona). Posiadają wysoką jakość polerowania, co prowadzi do typowej straty zwrotnej...
1. Te utrzymujące polaryzację światłowodowe kable krosowe są zakończone na obu końcach wysokiej jakości złączami z wąskimi wpustami i ceramicznymi tulejkami: jednym FC/APC (zielony rozruch) i jednym FC/PC (niebieski rozruch). Charakteryzują się wysoką jakością polerowania, co prowadzi do typowej utraty sygnału odbicia wynoszącej 50 dB na złączu FC/PC i 60 dB na złączu FC/APC. Zmontowany w naszym zakładzie każdy kabel przechodzi wiele testów w celu sprawdzenia jego wysokiego współczynnika tłumienia i niskich tłumienności wtrąceniowej na złączach światłowód-włókno.
2.Włókna utrzymujące polaryzację stosuje się głównie w urządzeniach, które nie pozwalają na zmianę stanu polaryzacji (np. spowodowaną zmianami temperatury). Na przykład interferometry światłowodowe i niektóre lasery światłowodowe. Wadą stosowania tego rodzaju światłowodu jest to, że kierunek polaryzacji musi być ściśle zgodny, co powoduje, że proces produkcyjny jest skomplikowany. Jednocześnie strata transmisji włókien utrzymujących polaryzację jest większa niż w przypadku zwykłych włókien i nie wszystkie włókna można przekształcić w formy utrzymujące polaryzację.
| Parametr | Jednostka | Wartość | ||||
| Typ złącza | - | FC/SC/LC | ||||
| Środkowa długość fali | nm | 2000/1950 | 1550/1310 | 1060/980 | 850/780 | 633/532 |
| Maksymalna strata wtrąceniowa | Db | 0.5 | 0.3 | 0.5 | 0.5 | 0.5 |
| Min. współczynnik wygaszania przy 23 stopniach | Db | 22 | 23 | 23 | 22 | 22 |
| Min. Strata zwrotu | Db | UPC | 50 | |||
| Apc | 60 | |||||
| Typ włókna | - | Włókno PM pandy | ||||
| Średnica kabla | Mm | 0.9/2.0/3.0 | ||||
| Kluczowa orientacja | - | Wolna oś/szybka oś | ||||
| Tolerancja wyrównania osi | st | ±3 | ||||
| Temperatura robocza | stopień | -20~+70 | ||||
| Temperatura przechowywania | stopień | -40~+85 | ||||
Wysoki współczynnik ekstynkcji polaryzacji (ER)
Długość fali wyrównawczej 1064, 1310 lub 1550 nm
Dostępne złącza FC/PC, FC/APC i FC/PC do FC/APC
Dobra stabilność i niezawodność
Odporność na wysoką temperaturę
Odporność na kwasy i zasady
ISO/ROHS
Interferometr światłowodowy
laser światłowodowy
Czujnik polaryzacji
CE

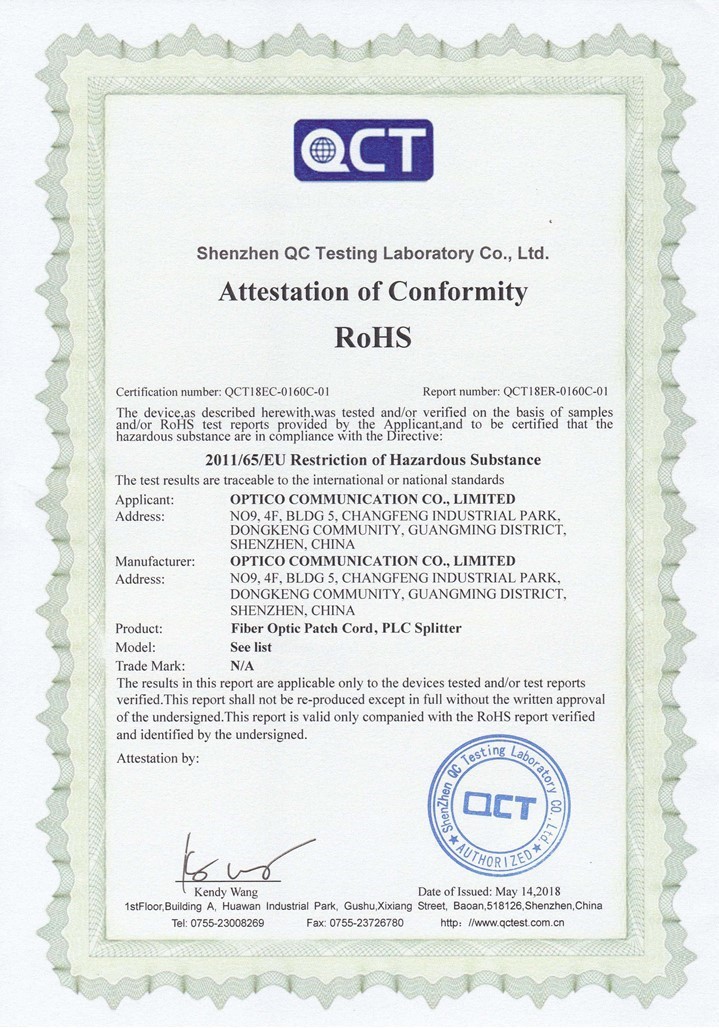

ROHS
RKO
ISO 9001
